地鐵盾構管片切割施工工藝

在地鐵盾構管片切割作業中，切割精度直接影響隧道結構安全與后續施工質量。以下從設備選型、工藝控制、監測體系等維度，結合工程實踐標準，詳細說明保障切割精度的關鍵技術措施：

一、高精度切割設備的選型與校準

1. 設備選型的精度匹配

切割類型       推薦設備       精度指標       適用場景

直線 / 大尺寸切割      數控液壓繩鋸機    直線度≤2mm/1m 聯絡通道開口、管片分塊

曲線 / 異形切割  五軸數控水射流切割機       曲線偏差≤1mm   小半徑曲線段管片切角

小孔徑精準切割    自動定位水鉆機器人    孔徑誤差≤0.5mm 螺栓孔、管線孔切割

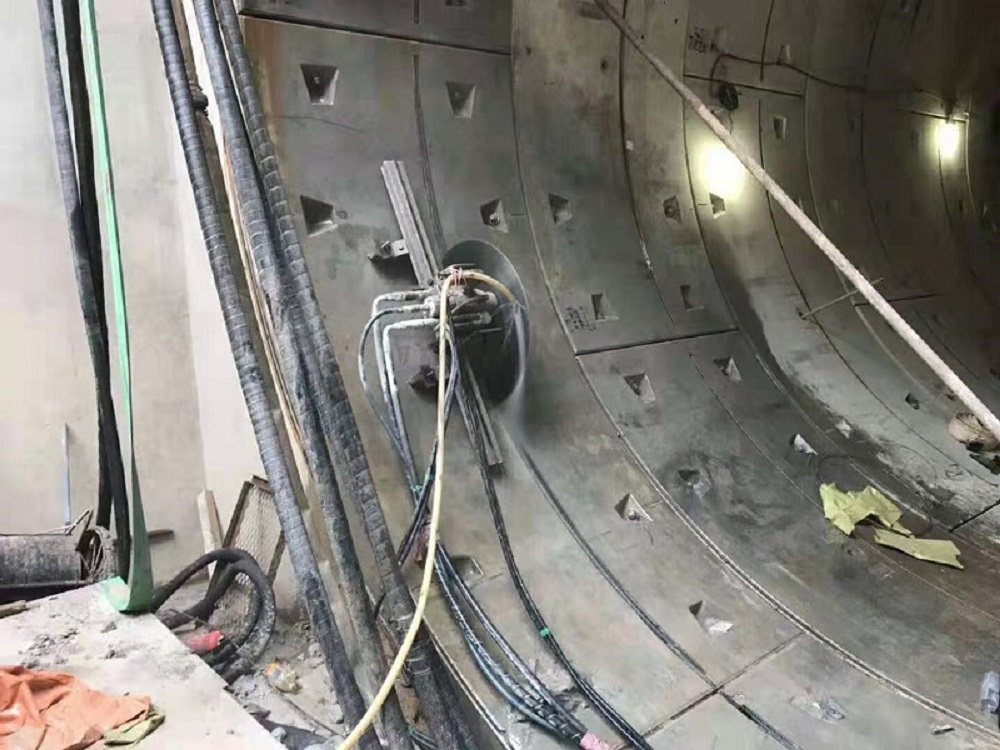

平面切割       液壓墻鋸（帶導向軌）       平面度≤3mm/2m 管片環縫、內側擴徑切割

2. 設備校準與動態補償

校準周期：每次施工前進行設備校準，使用激光測距儀（精度 ±1mm）檢測鋸繩 / 刀具的運行軌跡，偏差超過 3mm 時需調整導軌平行度（誤差≤0.5mm/m）。

動態補償技術：在數控繩鋸機上安裝陀螺儀傳感器，實時監測設備振動導致的位移，通過 PLC 系統自動修正切割參數（如進給速度≤50mm/min 時的補償量≤0.1mm/s）。

二、切割前的精準定位與標記技術

1. 三維定位系統應用

BIM 模型與現場映射：將設計切割輪廓導入 BIM 模型，通過全站儀（測角精度 0.5″，測距精度 1mm+1ppm）在管片表面標記切割線，誤差控制在 ±2mm 內。

AR 輔助定位：使用增強現實設備（如 Hololens）將虛擬切割線投射到管片實體，施工人員可實時比對實際與設計位置，偏差超過 5mm 時重新校準。

2. 特殊標記工藝

磁性定位點：在切割線交點處粘貼高精度磁性標記（直徑 10mm，定位誤差≤0.3mm），作為設備自動追蹤的基準點。

熒光墨線標記：采用防水熒光墨水繪制切割線，配合紫外燈照射增強可見度，夜間施工時線寬誤差≤1mm。

三、切割工藝的精度控制要點

1. 分階段切割策略

預切割工藝：對于厚度≥300mm 的管片，先沿切割線外側 5mm 處進行淺切（深度 10-20mm），形成導向槽，防止正式切割時鋸繩偏移（偏移量≤3mm）。

分層切割控制：液壓墻鋸切割時，每層厚度≤50mm，進給速度隨切割深度調整（深度＞100mm 時速度≤20mm/min），確保切割面垂直度≤2mm/100mm。

2. 切削參數優化

繩鋸切割：鋸繩線速度控制在 20-30m/s，張緊力保持 15-20MPa，切割硬巖地層管片時添加金剛石磨料（粒度 80-120 目），減少鋸齒磨損導致的精度下降（磨損量≤0.5mm/10m 切割長度）。

水鉆鉆孔：轉速控制在 1500-1800r/min，進給壓力≤0.8MPa，采用帶導向套的鉆頭（導向套內徑與鉆頭公差≤0.1mm），防止鉆孔偏斜（垂直度偏差≤1°）。

四、結構變形與振動的精準控制

1. 切割支撐體系設計

剛性支撐設置：在切割區域周邊 2-3 環管片安裝型鋼支撐（H200 型鋼，間距≤1.2m），支撐與管片間隙用楔形鋼板塞緊（間隙≤1mm），避免切割時管片位移。

液壓同步支撐：對于連續多塊管片切割，采用液壓千斤頂（量程 500kN，位移控制精度 0.1mm）實時補償切割導致的應力釋放，千斤頂壓力波動≤5% 設定值。

2. 振動抑制技術

低頻振動切割：使用液壓振動錘（頻率 10-20Hz）配合靜態切割，將振動波控制在 1.5cm/s 以內，通過加速度傳感器（采樣頻率 1000Hz）實時監測，超過閾值時暫停作業。

水幕降振工藝：在切割面后方 500mm 處布設水幕噴頭（壓力 0.5MPa），通過水層吸收振動能量，可使振動衰減率達 30%-50%。

五、實時監測與誤差修正體系

1. 多維度監測系統

視覺監測：安裝工業相機（分辨率 2000×2000 像素）實時拍攝切割面，通過圖像識別算法計算切割偏差（識別精度 0.1mm），當偏差超過 5mm 時自動觸發設備報警。

三維激光掃描：每切割 100mm 進行一次掃描（掃描點間距≤1mm），將點云數據與 BIM 模型比對，生成偏差色譜圖，紅色區域（偏差＞3mm）需人工修正。

2. 閉環控制修正機制

自動反饋系統：將監測數據接入 PLC 控制系統，當切割深度偏差超過 ±2mm 時，系統自動調整進給速度（調整量≤10%）；當位置偏差超過 ±5mm 時，暫停切割并啟動機械微調裝置（微調精度 0.1mm）。

人工干預標準：對于設備無法自動修正的偏差（如累計偏差＞10mm），需人工標記誤差區域，采用手持磨床（砂輪精度≤0.5mm）進行精修，直至符合精度要求。

六、特殊場景下的精度保障措施

1. 富水地層切割精度控制

水下切割定位：使用水下 GPS 定位系統（精度 ±3mm）配合聲吶測量，切割前在管片表面安裝水下定位樁（定位誤差≤5mm），作為水下液壓鋸的導向基準。

水流影響補償：根據水流速度（≤0.5m/s）調整切割速度（水流速度每增加 0.1m/s，速度降低 10%），并通過水流模擬軟件提前預測切割軌跡偏移量（最大偏移≤8mm）。

2. 既有結構鄰近切割

微變形切割工藝：采用熱切割（激光切割，功率 2-5kW）配合冷卻系統（溫度≤60℃），控制熱影響區≤10mm，同時用千分表（精度 0.001mm）監測鄰近結構位移，每 10 分鐘記錄一次，位移超過 0.5mm 時調整切割參數。

七、精度驗證與驗收標準

1. 實測實量指標

線性偏差：直線切割段用鋼直尺測量，每 1m 長度內偏差≤3mm；曲線段用弦線法測量，2m 弦長內偏差≤5mm。

平面精度：切割面用 2m 靠尺檢查，間隙≤3mm；相鄰管片切割面錯臺≤2mm。

孔徑精度：管線孔直徑誤差≤±2mm，螺栓孔位置偏差≤±5mm，孔軸線垂直度偏差≤1°。

2. 無損檢測驗證

超聲波檢測：切割完成后對管片切割面進行超聲波探傷（頻率 5MHz），檢測是否存在切割導致的內部裂紋（允許最大裂紋長度≤2mm）。

滲透檢測：在切割面噴涂滲透劑（靈敏度等級 2 級），30 分鐘后觀察是否有滲漏痕跡，確保切割面密封性（滲漏量≤0.05L/(m?min)）。

總結

管片切割精度控制需貫穿 “設備 - 工藝 - 監測” 全流程，通過數控設備的精準定位、分階段切割的工藝優化、實時監測的閉環修正，結合特殊場景的專項措施，將切割偏差控制在工程允許范圍內（通常≤5mm）。關鍵在于根據管片材質（如 C50 混凝土 + HRB400 鋼筋）和切割要求選擇適配的設備組合，并建立從前期模擬（如有限元分析切割應力分布）到后期驗收的全周期精度管理體系。建議在重要工程中進行 1:1 現場試切割，通過試切數據優化正式施工參數，確保精度達標。
