隧道無砟軌道床板繩鋸切割技術

隧道無砟軌道床板繩鋸切割技術需要回憶一下無砟軌道的結構特點，床板通常是鋼筋混凝土結構，可能比較厚，而且在隧道內施工，空間有限，對振動和噪音控制要求高。用戶之前的問題是關于電廠和廠房的拆除切割，現在轉到隧道工程，可能需要更關注隧道內的特殊環境，比如通風、照明、空間限制，以及對軌道結構的保護，避免影響周邊襯砌和其他設施。

首先，得確定繩鋸切割在這種場景下的應用優勢，比如高精度、低振動，適合在敏感結構中使用。然后需要考慮床板的具體情況，比如厚度、鋼筋配置，可能還有預埋的部件，比如軌道扣件、預應力筋等。切割前的勘查很重要，需要明確鋼筋分布、混凝土強度，可能用雷達掃描或者鉆孔探測。

接下來是施工流程，比如施工準備階段的通風、照明、支撐措施，因?yàn)樗淼纼?nèi)施工空間小，可能需要搭建作業平臺，或者使用小型設備。切割分塊設計要考慮運輸和吊裝的方便，單塊重量不能太大，適合隧道內的運輸設備，比如小型叉車或軌道平板車。切割順序可能需要從兩端向中間，或者分段切割，避免應力集中影響結構安全。

然后是技術要點，比如金剛石繩鋸的選型，根據床板厚度選擇合適的繩鋸機，動力系統可能需要電動或液壓，考慮隧道內的電源情況。切割參數，比如速度、壓力、冷卻水，這些都會影響切割效率和質量。預埋部件的處理，比如如何避開或切割軌道扣件，可能需要先拆除扣件系統，再處理床板。

安全和質量控制方面，隧道內的通風和粉塵控制很重要，濕法作業降塵，同時處理廢水，避免污染。振動監測，防止切割振動對隧道襯砌和其他軌道結構造成影響，可能需要在周邊結構設置監測點。支撐措施，切割前對相鄰床板或軌道進行支撐，防止位移。

特殊工況應對，比如遇到溶洞、滲漏水等地質問題，或者床板內有預應力筋，需要特殊處理。還有夜間施工或交通管制，可能需要協調隧道封閉時間，確保施工安全。

最后，驗收標準和規范，比如切割面的平整度，鋼筋處理，后續施工的銜接，比如新床板的澆筑或鋪設，需要符合鐵路或地鐵的相關規范，比如《高速鐵路無砟軌道施工技術指南》等。

需要確保回答結構清晰，分步驟說明，涵蓋勘查、設計、施工、安全、特殊情況處理等方面，結合隧道內的特殊環境，突出繩鋸切割的適用性和技術要點，同時引用相關規范和案例，讓用戶得到全面的技術方案。

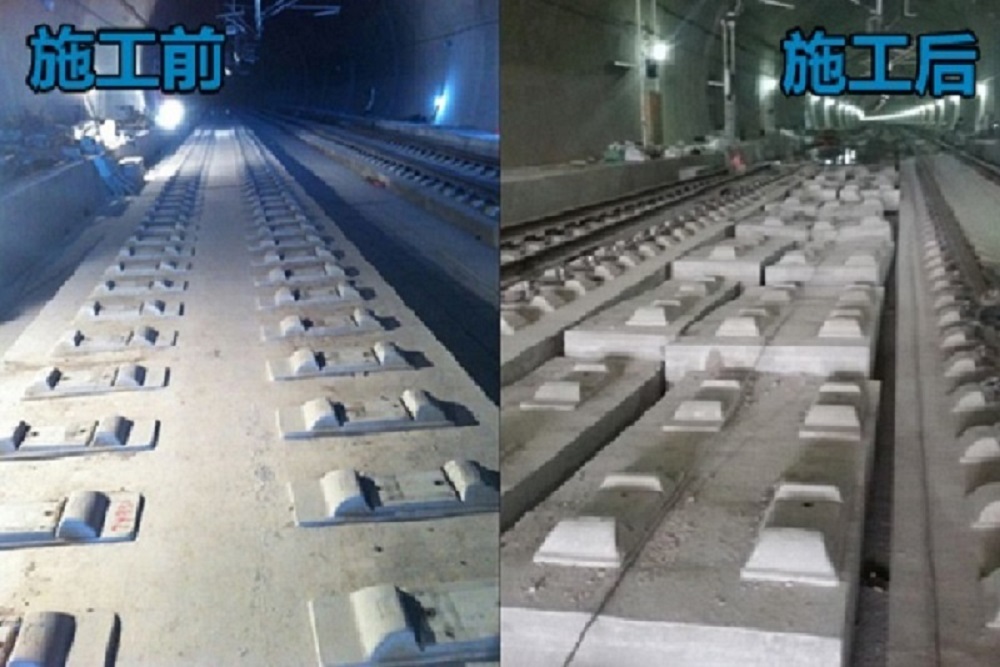

隧道無砟軌道床板的繩鋸切割技術需針對其高精度、低振動、空間受限的特點（如 CRTSⅠ/Ⅱ 型板式軌道、雙塊式軌枕埋入式床板）制定專項方案，確保切割過程不損傷隧道襯砌、相鄰軌道結構及預埋管線。以下是核心技術要點與實施策略：

一、工程特點與技術難點

1. 床板結構特性

典型構造：厚度通常為200-600mm（如高鐵雙塊式床板厚約 400mm），鋼筋間距密（Φ12-Φ20，間距 150-200mm），含預埋軌枕、套筒螺栓（間距 600mm）及縱向 / 橫向預應力筋（如 CRTSⅡ 型板含 Φ20 精軋螺紋鋼）。

環境限制：隧道內凈空高度低（一般 5-8m），作業寬度受限（兩側距襯砌≥500mm），需控制切割設備尺寸（如繩鋸機高度≤1.5m）；需避免振動導致襯砌裂縫或相鄰軌道板位移（允許位移≤1mm）。

2. 核心技術要求

無損切割：切割面垂直度偏差≤1‰，避免崩裂損傷軌枕或套筒；

低振動控制：振動速度≤1.2mm/s（通過《鐵路工程抗震設計規范》限值），防止擾動隧道基底或仰拱；

精準分塊：?jiǎn)螇K重量≤5 噸（適配隧道內小型吊運設備，如軌行式龍門吊額定荷載 10 噸），尺寸≤2m×1.5m×0.6m（適應隧道運輸通道）。

二、施工前準備與勘查

1. 三維結構探測

雷達掃描：使用地質雷達（分辨率 ±5mm）探測床板內鋼筋、預應力筋、套筒螺栓位置，重點標記軌枕底部 30mm 范圍內的鋼筋分布（避免切割損傷軌枕）。

混凝土強度檢測：回彈法檢測強度（設計強度 C40-C50），局部鉆孔取芯驗證，調整繩鋸切割參數（如高強度混凝土需降低切割速度至 1.5-2m/min）。

2. 施工平臺搭建

移動式作業平臺：采用可拆卸鋼支架（高度可調 1.5-3m，寬度≤1.2m），底部安裝軌道輪，沿隧道單側通行；平臺承重≥200kg/㎡，周邊設 1.2m 高防護欄。

臨時支撐設置：對需保留的相鄰床板，在軌枕下方架設液壓千斤頂臨時支撐（每根軌枕對應 2 個支撐點，承載力 50kN / 點），防止切割時結構失穩。

三、繩鋸切割關鍵技術

1. 設備選型與布置

繩鋸機選擇：

動力類型：優先選用電動繩鋸機（功率 30-55kW，噪音≤85dB），隧道內配電箱需配備漏電保護裝置；若通風不良，可選液壓繩鋸機（需外接液壓站，油管長度≤20m）。

金剛石繩鋸：針對 C50 混凝土 + 密集鋼筋，采用7×7 股金剛石串珠繩（直徑 11-13mm，串珠間距 100mm），切割深度需覆蓋床板全厚（含下部素混凝土底座時需分層切割）。

導向輪安裝：在床板兩側距邊緣 50mm 處固定可調向滑輪（精度 ±2mm），確保繩鋸運行軌跡與切割線偏差≤3mm。

2. 分塊切割工藝

切割線放樣：

縱向切割線距軌枕邊緣≥100mm（避開套筒螺栓），橫向切割線位于兩軌枕中間（間距約 600mm），形成1.2m×1.5m×0.4m標準塊（重量約 2.8 噸）。

采用全站儀放樣，用紅色油漆標記切割線，每 1m 設置一個定位樁（誤差≤2mm）。

切割順序：

預切縫：沿切割線先切出 50mm 深引導縫，調整繩鋸張力至 2-3MPa，防止跑線；

分層切割：厚度＞500mm 的床板分兩層切割（每層 250mm），層間預留 20mm 緩沖帶，第二層切割前檢查上層切割面平整度；

鋼筋處理：遇 Φ20 及以下鋼筋時繩鋸直接切割，遇預應力筋時先人工剝離混凝土，用液壓剪切斷（禁止強行切割預應力筋導致繩鋸斷裂）。

3. 特殊節點處理

軌枕與套筒保護：切割至軌枕邊緣 50mm 時，暫停機械切割，改用人工鑿除 + 小型鏈鋸處理，避免繩鋸摩擦軌枕混凝土；套筒螺栓周邊 10mm 范圍采用金剛石磨輪修邊，防止套筒受損。

底座連接部切割：若床板與下部素混凝土底座（厚 300-500mm）整體澆筑，需先切割底座邊緣，再分離床板與底座（切割面預留 10mm 錯臺，便于后期鑿毛）。

四、施工流程與安全控制

1. 流程步驟

plaintext

施工準備（平臺搭建、設備調試）→ 結構探測與放樣 → 軌枕支撐加固 → 預切縫與分塊切割 → 鋼筋/預應力筋處理 → 切割塊吊運（軌行式龍門吊+平板車）→ 基面清理（鑿毛、鋼筋防腐）

2. 振動與粉塵控制

振動監測：在切割塊兩側 500mm 處的軌枕上粘貼振動傳感器，實時監測三向振動速度（垂直≤1.2mm/s，水平≤1.0mm/s），超標時降低切割速度至 1m/min。

濕法降塵：切割時同步噴射霧化水（壓力 0.4MPa，流量 8-10L/min），廢水通過床板兩側的導流槽 + 集水箱收集（容積≥0.5m3），經隧道排水溝排至洞外沉淀池（避免污染道床）。

3. 吊運與運輸安全

吊裝點設計：每個切割塊預留 4 個吊裝孔（Φ50mm，距邊緣 150mm，避開鋼筋），植入 M20 化學錨栓（抗拔力≥15kN / 根），吊裝時鋼絲繩夾角≤60°。

隧道內運輸：使用軌行式平板車（載重 10 噸），行駛速度≤5km/h，運輸前檢查隧道限界（平板車高度 + 切割塊高度≤隧道凈空 - 300mm）。

五、特殊工況應對

1. 富水隧道切割

若床板下方有滲水，先在切割區域四周砌筑200mm 高擋水圍堰，內置排水泵（流量 5m3/h）保持作業面干燥；切割時增加止水條（遇水膨脹型）防止?jié)B水影響繩鋸運行。

2. 曲線段床板切割

采用數控繩鋸機（帶角度調節裝置），根據隧道曲線半徑（R≥500m）調整切割方向，每 500mm 測量一次切割軌跡偏移量（允許偏差 ±5mm），通過導向輪角度實時校正。

3. 既有線臨時封鎖施工

需在 “天窗期”（如高鐵夜間 0:00-4:00）作業，提前 4 小時完成設備調試；切割塊需在封鎖結束前 1 小時全部吊運出場，避免影響線路開通。

六、質量驗收與后續施工

切割面驗收：平整度誤差≤5mm（2m 靠尺檢查），缺棱掉角深度≤10mm，長度≤20mm（每處缺陷不超過 3 處）；

鋼筋處理：外露鋼筋切割至床板表面以下 20mm，涂刷環氧防銹漆；需連接的鋼筋（如后續接長）采用機械連接，接頭強度≥母材 90%；

基面處理：用高壓水槍沖洗切割面（壓力≥10MPa），人工鑿毛（深度≥15mm，間距 200mm），確保新老混凝土結合面粗糙率達標。

七、規范與資質要求

執行標準：《高速鐵路無砟軌道工程施工質量驗收標準》（TB 10754）、《城市軌道交通工程施工質量驗收規范》（GB 50308）、《混凝土結構工程施工規范》（GB 50666）；

安全規范：隧道內作業需符合《鐵路隧道工程施工安全技術規程》（TB 10304），繩鋸操作人員需持特種作業證（起重信號工、機械操作工），并佩戴防噪耳塞（噪音≥85dB 時）、防塵口罩（粉塵濃度＞2mg/m3 時）。

隧道無砟軌道床板繩鋸切割技術的核心是精準定位、低擾控制、安全吊運，需針對軌枕預埋、空間受限等特點，采用 “先探測后切割、先支撐后分離” 的工藝，結合自動化監測技術確保相鄰結構安全。建議施工前進行模擬切割試驗（利用廢棄床板測試?yán)K鋸參數），并制定應急預案（如設備故障時的備用繩鋸機、突發滲水時的排水方案），保障隧道運營安全與施工效率。
